注塑機液壓系統是一個壓力和流量波動都較大的系統,在開模、合模、射膠、回料、頂出等不同工作階段,其壓力和流量都要發生有規律的變化。多數時間內,負載的實際耗油量均小于油泵的供油量,造成高壓狀態下的液壓油部分經溢流閥、比例閥等液壓元件溢出,該溢流部分不僅未作任何有用功,而且產生熱量,造成液壓油發熱,既耗能,又有害。 JP6C-ZT9系列變頻器是根據注塑機當前的工作狀態,如開模、合模、射膠、回料、頂出等階段以及壓力和速度的設定要求,自動調節油泵的轉速,調節油泵供油量,使油泵實際供油量與注塑機實際負載流量在任何工作階段均能保持一致,這樣,液壓油的溢流部分便沒有了,徹底消除了溢流現象,油泵出力減少,節省了油泵電機的電能消耗。 JP6C-ZT9系列變頻器便是利用控制供油馬達在不同的階段,提供相應的轉速,使定量泵變?yōu)楣?jié)能型變量泵這一原理,來達到注塑機的最佳節能狀態。
用 途: 針對注塑機減小設備磨損,實現注塑機節能降耗。
注塑機變頻器特點: ●節能效果明顯:電機節能可達30%-65% ●延長整機壽命: 實現電機軟啟動(減小對電網;中擊),減輕開/合模震動,避免設備撞擊,降低油溫,延長密封件使用周期,使得整機壽命延長: ●操作方便:生產中不需要對節電器進行調整,全程自動跟蹤控制- ●降{氏噪聲:改造后設備噪音降低約10dB,作業環境得到改善。 ●轉換靈活:變頻轉換柜方便用戶在任何時候,進行工頻到變頻或變頻到工頻的切換。

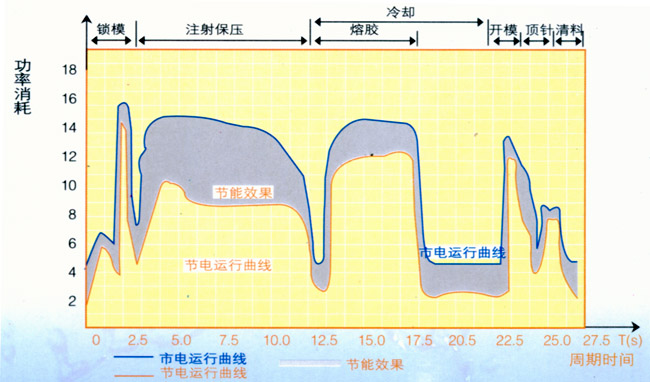

節能原理圖:
主要技術參數:
安裝尺寸:
變頻器
(JP6C-ZT9) |
L
(mm) |
W
(mm) |
H
(mm) |
L1
(mm) |
W1
(mm) |
D安裝孔徑 |
7.5 |
260 |
150 |
145 |
246 |
136 |
7 |
11
15
18.5
22
30
37 |
400 |
250 |
195 |
378 |
226 |
10 |
45
55
75
90 |
550 |
340 |
270 |
530 |
240 |
10 |
110 |
675 |
375 |
280 |
650 |
275 |
10 |
132
160
200 |
940 |
530 |
360 |
910 |
430 |
14 |
250 |
1050 |
680 |
360 |
1025 |
500 |
14 | |
